Введение

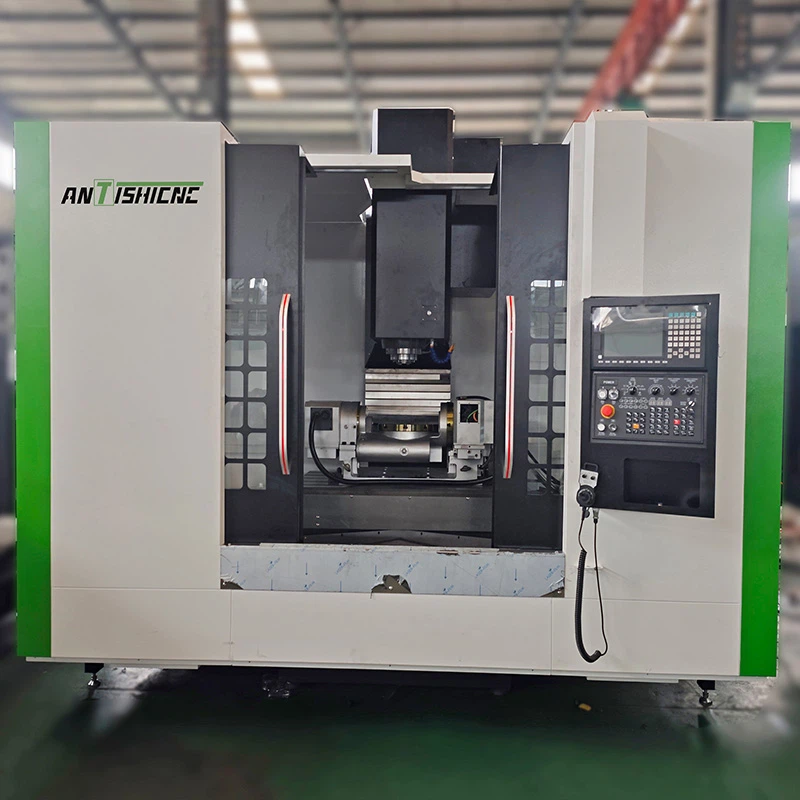

Оснащенный непрерывной переменной и автоматической переключением скорости, центр машины VMC обеспечивает высокий крутящий момент на низких скоростях, легко обрабатывая большие глубины резания и большие - отверстия диаметра, адаптируясь к разнообразным требованиям интенсивности обработки. Его структурный дизайн использует вертикальную раму с колонкой, прикрепленной к ложе машины. Головка шпинделя перемещается вертикально вдоль колонны в направлении Z, каретка перемещается вертикально вдоль слоя в направлении Y, а рабочая стола движется горизонтально вдоль каретки в направлении x, обеспечивая точное и контролируемое движение вдоль всех трех осей.
Основные компоненты, такие как кровать, рабочая столовая, карета, колонка и шпиндель, изготовлены из высокой - чугуна прочности из Юннана, созданными с использованием образочного процесса формования в смоле и подвергаются двум стареющим обработкам для устранения внутренних напряжений. Одновременно оптимизированный дизайн с использованием SW и программного обеспечения ANSYS значительно повышает жесткость и стабильность компонентов и всей машины, эффективно подавляя деформацию и вибрацию, вызванную силами резки и обеспечивая точность обработки.
Благодаря отличной производительности, это оборудование широко используется при обработке и производстве плесени и подходит для таких отраслей, как аэрокосмическая, военная, автомобильная, двигатели внутреннего сгорания, текстильный механизм, химический механизм, нефть и электроника. VMC Machine Center - это идеальная система обработки CNC, которая объединяет Multi - сценарий с высокой надежностью.
Параметр
|
Техническая спецификация|Модель |
Единица |
VMC855 |
|
X - Путешествие по оси |
мм |
800 |
|
Y - Путешествие по оси |
мм |
550 |
|
Z - Путешествие оси |
мм |
550 |
|
Размер таблицы |
мм |
1000 × 550 |
|
Максимум нагрузка таблицы |
кг |
500 |
|
T - слот (слоты × ширина × pitch) |
мм |
5-18-95 |
|
Сила веретена |
кВт |
7.5 / 11 |
|
Веретеное конус |
- |
BT40 / Ø150 |
|
Максимум Скорость шпинделя |
rpm |
8000 |
|
Быстрый травер (x/y) |
мм/мин |
24 000 |
|
Быстрый травер (z) |
мм/мин |
24 000 |
|
Резка корма |
мм/мин |
1–5 000 |
|
Крутящий момент подачи моторного момента |
Н.м. |
18 / 18 / 28 |
|
Шпинделя носа на столовое расстояние |
мм |
120 – 670 |
|
Центр веретена до колонны направляющий |
мм |
595 |
|
Максимум Диаметр инструмента |
мм |
Ø78 (прилегающий) / Ø112 (полный карман) |
|
Максимум Длина инструмента |
мм |
300 |
|
Максимум Вес инструмента |
кг |
8 |
|
Точность позиционирования |
мм |
±0.008 |
|
Повторяемость |
мм |
±0.0075 |
|
Вес машины |
кг |
5 000 |
Стандартные аксессуары
|
Нет. |
Стандартная конфигурация |
Спецификация |
Происхождение / Бренд |
|
1 |
Система управления |
Syntec 22ma |
Тайвань |
|
2 |
Механический шпиндель |
Пояс BT40-Ø150 |
Клетки/ Ючэн (Тайвань) |
|
3 |
X - Шарный винт оси |
R40-12/16 |
Hiwin / PMI (Тайвань) |
|
4 |
Y - Шарный винт оси |
R40-12/16 |
Hiwin / PMI (Тайвань) |
|
5 |
Z - Осин шариковой винт |
R40-12/16 |
Hiwin / PMI (Тайвань) |
|
6 |
X - Осиновая направляющая |
2 × 35 мм Roller Heavy - Duty |
Hiwin / PMI (Тайвань) |
|
7 |
Y - ось линейная направляющая |
2 × 45 мм Roller Heavy - Duty |
Hiwin / PMI (Тайвань) |
|
8 |
Z - ось линейная направляющая |
2 × 45 мм Roller Heavy - Duty |
Hiwin / PMI (Тайвань) |
|
9 |
Угловые контактные шарики |
3062 |
Nachi / fag / nsk (Япония / Германия) |
|
10 |
Ball - Cint Pre - гайка натяжения |
Ysr |
Инс (Тайвань) |
|
11 |
Централизованный Auto - Смазка |
Объемный тип |
Баотэн |
|
12 |
Пневматическая система |
- |
Airtac (Тайвань) |
|
13 |
Система освещения |
Рабочая лампа |
Местный источник |
|
14 |
Инструмент Unclamp Cylinder |
Тип под давлением |
Airtac / Shangpin / Zhenshang (Тайвань) |
|
15 |
Электрические компоненты |
- |
Шнайдер |
|
16 |
HEAT - обменной блок охлаждения для шкафа |
- |
Китай - сделал |
|
17 |
Внутренняя обложка Wellows Way |
Steel - шлем телескопию |
Хайдонский листовой металл |
|
18 |
Полностью - закрытая внешняя обложка |
Полный корпус (заводский цвет) |
Муравьи |
|
19 |
Охлаждающая жидкость |
Водяной пистолет |
Муравьи |
|
20 |
Disc - Type Tool Magazine |
BT40-24T |
Окада |
Дополнительные аксессуары
|
1 |
Снятие чипа типа цепи (VMC855S/850/1060) |
|
2 |
Снятие чипа типа цепи (VMC1160/1260) |
|
3 |
Цепное средство для удаления чипа (VMC1370) |
|
4 |
Снятие чипа типа цепи (VMC1380/1580) |
|
5 |
Цепное средство для удаления чипа (VMC1890) |
|
6 |
BT40 Прямой соединительный шпиндель (12000 об / мин) (VMC855S ~ VMC1370) |
|
7 |
Функция центральной части Spindle (VMC855S/850) |
|
8 |
Функция центральной части Spindle (VMC1060 ~ 1890) |
|
9 |
4 -я роторная таблица φ250 мм (fanunc) |
